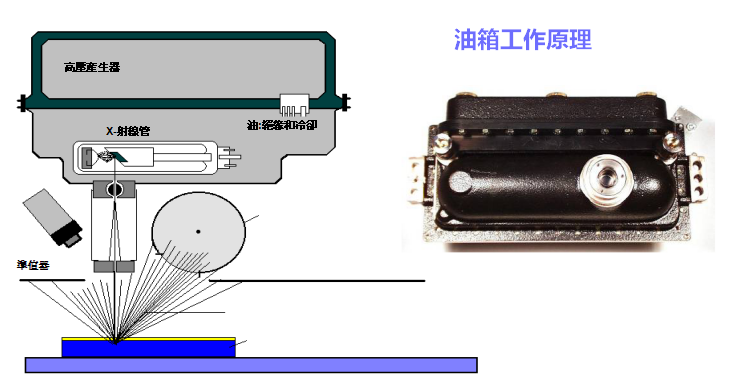

X 射线管包含有阳极和阴极两个电极，分别用于用于接受电子轰击的靶材和发射电子的灯丝。两级均被密封在高真空的玻璃或陶瓷外壳内。X 射线管供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。当钨丝通过足够的电流使其产生电子云，且有足够的电压（千伏等级）加在阳极和阴极间，使得电子云被拉往阳极。此时电子以高能高速的状态撞击钨靶，高速电子到达靶面，运动突然受到阻止，其动能的一小部分便转化为辐射能，以 X 射线的形式放出，以这种形式产生的辐射称为轫致辐射。改变灯丝电流的大小可以改变灯丝的温度和电子的发射量，从而改变管电流和 X 射线强度的大小。改变 X 光管激发电位或选用不同的靶材可以改变入射 X 射线的能量或在不同能量处的强度。由于受高能电子轰击，X 射线管工作时温度很高，需要对阳极靶材进行强制冷却。虽然 X 射线管产生 X 射线的能量效率十分低下，但是在目前，X 射线管依然是最实用的 X 射线发生器件，已经广泛应用于 X 射线类仪器。目前医疗用途主要分为诊断用 X 射线管和治疗用 X 射线管。对X射线管的要求是焦点小，强度大,以形成较大的功率密度。因此，在阳极上须供给比较大的功率,但X射线管的效率很低，99%以上的电子束功率成为阳极热耗，而使焦斑过热。避免阳极过热的方法是对阳极或管子采取不同方式的冷却，以降低焦斑处的温度，或使靶面倾斜一定角度，以提供较大的散热面积。后又出现旋转阳极X射线管，因靶面高速旋转（达10000转/分），允许功率密度高、焦点小。现代出现一种在阳极靶面与阴极之间装有控制栅极的X射线管,在控制栅上施加脉冲调制，以控制X射线的输出。改变脉冲宽度及重复频率,即可调整定时重复曝光。
